Насосно-Смесительный Узел для Тёплого Пола: Принцип Работы, Виды и Схемы Монтажа
Насосно-смесительный узел (НСУ) — ключевой элемент системы водяного тёплого пола, без которого невозможна её безопасная и эффективная работа. Его главная задача — снизить температуру теплоносителя с высоких значений от котла (70–90°C) до безопасных 35–55°C для напольного покрытия и обеспечить циркуляцию воды по отопительным контурам. Установка узла подмеса защищает стяжку и финишное покрытие от перегрева, продлевая срок службы системы.
Зачем нужен насосно-смесительный узел?Радиаторы работают при высоких температурах (70–90°C), а тёплый пол требует щадящего режима (макс. 55°C для плитки, 40–45°C для ламината). Прямая подача котловой воды в контуры пола приведет к:
Деформации напольного покрытия (рассыхание ламината, трещины в плитке).
Дискомфорту (слишком горячий пол).
Перегрузке котла из-за высокого гидросопротивления длинных петель.НСУ решает эти проблемы, смешивая горячую воду с остывшей обраткой.

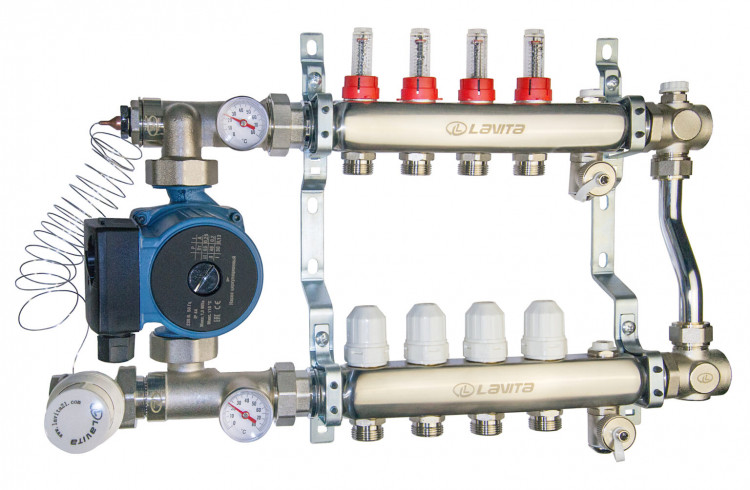

Устройство и Основные КомпонентыТипичный НСУ включает:
Циркуляционный насос: Создает давление для движения теплоносителя по длинным контурам тёплого пола.
Смесительный клапан (сердце узла):
Двухходовой (питающий): Пропускает горячий теплоноситель порционно, постоянно подмешивая к нему обратку. Обеспечивает плавное регулирование и стабильную температуру. Идеален для жилых помещений до 200 м².
Трёхходовой: Смешивает потоки подачи и обратки внутри корпуса. Обладает высокой пропускной способностью, подходит для больших площадей (>200 м²) и систем с погодозависимым управлением. Требует точной настройки.
Привод клапана: Термоголовка (механическая) или сервопривод (для автоматики) – управляет клапаном на основе заданной температуры.
Байпас (перепускной клапан): Защищает насос и систему от перегрузки, перенаправляя избыток теплоносителя при закрытии контуров.
Коллектор: Распределяет поток теплоносителя по отдельным петлям тёплого пола. Часто оснащается расходомерами (ротаметрами) для балансировки контуров.
Термометры: Контролируют температуру подачи и обратки.
Автоматический воздухоотводчик: Удаляет воздух, предотвращая завоздушивание контуров.
Обратные клапаны (опционально): Предотвращают паразитные потоки между контурами.
Принцип Работы
Горячий теплоноситель от котла поступает к смесительному клапану НСУ.
Клапан, управляемый термоголовкой/сервоприводом, дозированно подмешивает горячую воду в охлаждённый теплоноситель, возвращающийся из контуров тёплого пола (обратка).
Насос прокачивает полученную смесь оптимальной температуры (35–55°C) через коллектор в петли тёплого пола.
Остывшая вода из контуров возвращается в узел, частично идет на подмес, частично – обратно в котёл.
Байпас срабатывает при резком падении расхода (закрытие контуров), защищая насос.
Виды Схем Подключения НСУ
Параллельная Схема:
Принцип: Узел подключается параллельно основной системе отопления (радиаторы, бойлер).
Преимущества: Полная независимость работы контуров пола и других потребителей, точное регулирование температуры в каждой зоне, высокая стабильность.
Недостатки: Более сложный монтаж, выше стоимость.
Применение: Дома с несколькими контурами отопления, большие площади тёплых полов.
Последовательная Схема:
Принцип: Узел включается последовательно в разрыв подающей или обратной линии основной системы.
Преимущества: Простота монтажа, низкая стоимость оборудования.
Недостатки: Ограниченная производительность, взаимовлияние контуров (перепады давления/температуры при работе радиаторов).
Применение: Небольшие помещения (ванные, кухни до 40 м²), бюджетные решения.
Схема с Гидравлическим Разделителем (Гидрострелкой):
Принцип: НСУ подключается к гидрострелке, которая разделяет потоки котлового и потребительского контуров.
Преимущества: Идеальная гидравлическая развязка, стабильность работы при переменных расходах, защита котла, возможность подключения множества насосных групп (радиаторы, полы, бойлер).
Недостатки: Наибольшая стоимость и сложность системы, требует места.
Применение: Коттеджи с большой отапливаемой площадью, сложные многоконтурные системы.
Особенности Монтажа
Место установки: Располагается непосредственно перед коллектором тёплого пола.
Варианты размещения:
Централизованно – один узел на всю систему в котельной (требует балансировки длинных контуров).
Зонально – отдельный НСУ + коллектор в каждом помещении или группе помещений (оптимально для зонирования).
Обвязка: Обязательное наличие байпаса, воздухоотводчика, термометров. Подключение к котлу – по выбранной схеме (параллельная, последовательная, через гидрострелку).
Настройка: Тщательная балансировка расходов по контурам (ротаметрами), установка температуры смеси термоголовкой/автоматикой.
Шкаф: Узел обычно монтируется в специальный коллекторный шкаф с доступом для обслуживания.
ЗаключениеНасосно-смесительный узел – неотъемлемая часть надежной и долговечной системы водяного тёплого пола. Выбор между двух- и трехходовым клапаном, а также схема подключения (параллельная, последовательная, с гидрострелкой) зависят от площади отапливаемых помещений, сложности системы и бюджета. Правильно подобранный и смонтированный НСУ гарантирует комфортную температуру пола, защищает напольное покрытие и котел, обеспечивая энергоэффективную работу отопления на долгие годы.
